MSC Nastran Краткий справочник




Объемный элемент типа SOLID


Описание

Трехмерный объемный элемент.

Применение

Моделирование любых трехмерных конструкций.

Форма

Четырехузловой тетраэдр, шестиузловая пятигранная призма, восьмиузловой гексаэдр, десятиузловой тетраэдр, пятнадцатиузловая пятигранная призма и двадцатиузловой гексаэдр.

Система координат

Может быть привязана к каким-либо узлам или приводиться в соответствие с глобальной (базовой) системой координат.

Свойства

Оси ориентации свойств материала, порядок интегрирования.

Примечание

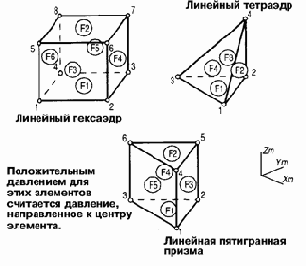

Для задания нагрузки в виде давления необходимо указывать номер грани элемента. На рисунках, которые приведены в этом разделе, показана нумерация граней для всех разновидностей элементов типа SOLID. Обозначены номера символами от F1 до F6, которые обведены окружностями. Положительное давление всегда считается направленным к центру элемента.
