Практические примеры работы с системой MSC Nastran



Модификация изображения модели на экране

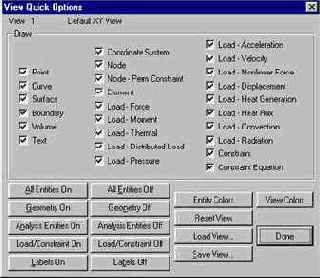

Выключите отображение граничных условий и их меток. Войдите в меню View Options, нажмите Quick Options, и в появившемся окне нажмите Labels Off, отключите также вывод граничных условий и нагрузок, т.е. отключите Constraint

и Load-Force, затем нажмите Done. Нажмите .

Отключение изображения рабочей плоскости: войдите в меню Tools Workplane, отключите Draw Workplane, нажмите кнопку Done… далее выполните команды View Redraw или нажмите Ctrl D.
