Практические примеры работы с системой MSC Nastran


Модификация положения двутавров.


Для того чтобы сделать модель правильной, Вы должны произвести смещение нейтральной линии bar (балочных) элементов. Выполните последовательность команд Modify/Update Elements/Offset…, нажмите Method и выберите Type. Далее выберите:

Type                                             2..Lbar

Нажмите OK.

В появившемся окне

выберите:

Update End A    и          Set EndB = EndA

Нажмите OK.

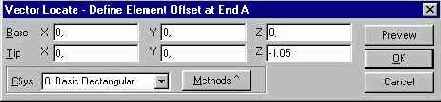

Произведите смещение на величину –1.05, введите в появившееся окно следующее:

Для просмотра сделанной операции, Вы можете повернуть модель, выполнив последовательность команд View / Rotate / Isometric.

После просмотра сделанных изменений нажмите XY Top, затем нажмите OK.
