Практические примеры работы с системой MSC Nastran





Построение изображения напряженно-деформированного состояния


Войдите в меню View (вид) Select (выбор), пометьте строку Deform (деформированное состояние) в разделе “Deformed Style” (стиль изображения деформированного состояния) и строку Contour в разделе “Contour Style”. Войдите в меню Deformed and Contour Data и откройте при помощи соответствующей стрелки список “Deformation” (деформации) раздела “Output Vectors” (векторы для обработки). В этом списке выберите строку

1..Total Translation,

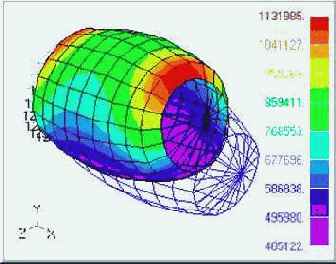

что соответствует суммарным векторам перемещений, откройте список “Contour” раздела “Output Vectors” (векторы для обработки). В этом списке выберите строку 7033..Plate Top VonMises Stress, что соответствует эквивалентным напряжениям по критерию Мизеса на верхней поверхности оболочечных элементов, и дважды нажмите ОК. На экране появится изображение напряженно-деформированного состояния.

Выключите отображение граничных условий и их меток. Войдите в меню View Options, нажмите Quick Options, и в появившемся окне нажмите Labels Off, отключите также изображение геометрической модели, нажав Geometry Off, затем нажмите Done. Нажмите .

Отключение изображения рабочей плоскости: войдите в меню Tools Workplane, отключите Draw Workplane, нажмите кнопку Done… далее выполните команды View Redraw или нажмите       Ctrl D.
