Практические примеры работы с системой MSC Nastran





Построение изображения напряженного состояния


Войдите в меню View (вид) Select (выбор), пометьте строку Contour в разделе “Contour Style”. Войдите в меню Deformed and Contour Data

и откройте при помощи соответствующей стрелки список “Contour” раздела “Output Vectors” (векторы для обработки). В этом списке выберите строку 7033..Plate Top VonMises Stress

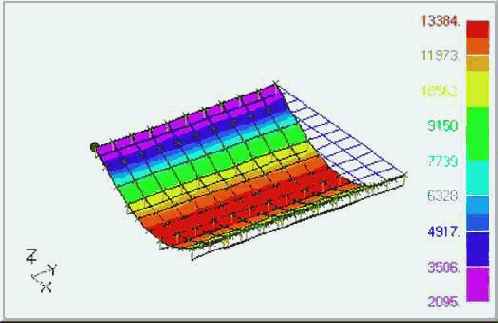

(что соответствует эквивалентным напряжениям по критерию Мизеса на верхней поверхности оболочечных элементов) и дважды нажмите ОК. На экране появится изображение деформированного состояния.
