Практические примеры работы с системой MSC Nastran



Просмотр текстовой информации о результатах анализа.


Для получения информации о перемещениях выполните последовательность команд List/Output/Unformatted…, нажмите Select All, затем нажмите OK.

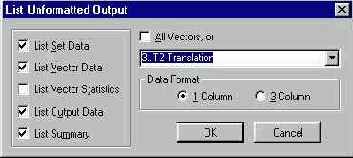

В появившемся окне вместо All Vectors выберите     3..T2 Translation.

Нажмите OK.

Чтобы получить значения напряжений выполните последовательность команд List/Output/Unformatted…, нажмите Select All, затем нажмите OK.

В появившемся окне вместо All Vectors выберите 3109..Bar EndA Max Comb Stress.

Нажмите OK.
