Создание нагрузки
Задание нагрузки завершает формирование конечноэлементной модели. Для задания нагружения войдите в меню Model
(модель) Load (нагрузка) Set (вариант нагружения). Введите заголовок (например, “load_1”) в поле Title и нажмите ОК. Затем выполните последовательность команд Model
(модель) Load (нагрузка) Nodal (приложенная к узлам). На экране появится соответствующее диалоговое окно.

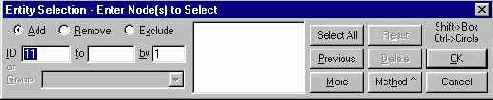

Выберите с помощью мыши или введите:
нажмите ОК.

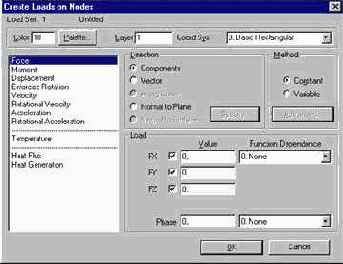

В появившемся диалоговом окне выберите Force и введите величину действующей силы по оси Y:
FY -1000
нажмите ОК.
Для выхода из меню нажмите Cancel.
Задание нагружения завершает формирование конечноэлементной модели. В нашем случае нагрузка представляет собой давление величиной 0,5 psi. Для определения величины нагружения войдите в меню Model (модель) Load Set (вариант нагружения). Введите заголовок (например, “pressure_loading”) в поле Title и нажмите ОК. Затем выполните последовательность команд Model/Load/Elemental..
На экране появится соответствующее диалоговое окно.
В данном окне нажмите Select All, затем нажмите ОК.

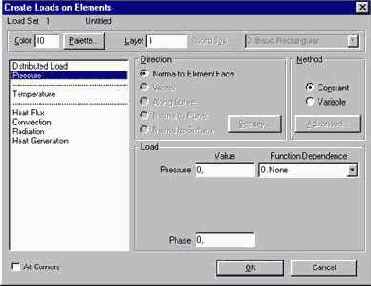

Выберите Pressure и введите:
Pressure Value 0.5
Нажмите
OK.

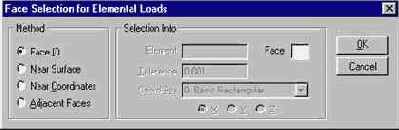

В окне:
введите:
Face 2
и нажмите ОК.
Для выхода из меню нажмите Cancel.
Для определения величины нагружения войдите в меню Model (модель) Load Set (вариант нагружения). Введите заголовок (например, “load_1”) в поле Title
и нажмите ОК. Затем выполните последовательность команд Model/Load/Nodal...
Выберите все верхние узлы (5,6,7), затем нажмите ОК.
В окне:

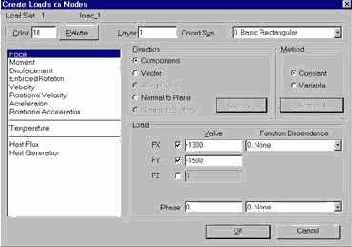

Выберите Force и введите:
FX -1300
FY -1500
Нажмите OK, а затем Cancel
Задание нагрузки завершает формирование конечноэлементной модели. Для задания нагружения войдите в меню Model
(модель) Load (нагрузка) Set (вариант нагружения). Введите заголовок (например, “load_1”) в поле Title и нажмите ОК. Затем выполните последовательность команд Model
(модель) Load (нагрузка) Nodal (приложенная к узлам). На экране появится соответствующее диалоговое окно.
Выберите с помощью мыши или введите:
ID 11
нажмите ОК.
В появившемся диалоговом окне выберите Force и введите величину действующей силы по оси Y:
FY -1000
нажмите ОК.
Для выхода из меню нажмите Cancel.
Задание нагрузки завершает формирование конечноэлементной модели. Для задания нагружения войдите в меню Model
(модель) Load (нагрузка) Set (вариант нагружения). Введите заголовок (например, “load_1”) в поле Title и нажмите ОК. Затем выполните последовательность команд Model
(модель) Load (нагрузка) Nodal (приложенная к узлам). На экране появится соответствующее диалоговое окно.
Выберите с помощью мыши узел в вершине жесткого элемента или введите:
ID 243
нажмите ОК.
В появившемся диалоговом окне выберите Force и введите величину действующей силы по оси X:
FX -1000
нажмите ОК.
Для выхода из меню нажмите Cancel.
