Практические примеры работы с системой MSC Nastran





Создание уравнения, описывающего изменение толщины пластины.

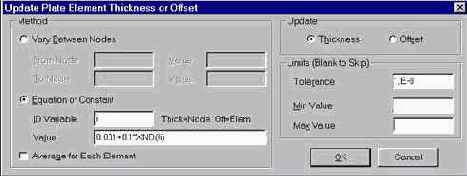

В меню Modify выберите Update Elements/Adjust Plate… в появившемся окне нажмите Select All / OK после чего появится новое окно, в котором следует установить:

Method:              Equation or Constant

ID Variable:                     i

Value:                              0.001+0.1*XND(!i)

Где XNDкоордината i-го узла

Update:              Thickness

OK



Для того чтобы показать на экране пластину с переменной толщиной выберите команду Options… в меню View, в появившемся окне выберите Category/Labels, Entities and Color, в окне Options выберите Element-Orientation/Shape, в окне Element Shape выберите 1..Show Fiber Thickness          OK

В меню View Style выберите Solid

В меню View / Rotate выберите Trimetric / OK

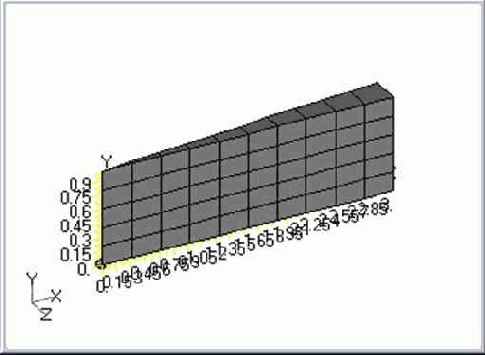

Теперь видно, что толщина пластины равномерно увеличивается.
