Практические примеры работы с системой MSC Nastran



Задание граничных условий


Теперь необходимо задать граничные условия, моделирующие заделку. С этой целью войдите в меню Model (модель) Constraint (граничные условия) Set (вариант).

В появившемся окне в поле Title (заголовок) задайте произвольный заголовок для данного варианта граничных условий (например, “constraint_1”) и нажмите ОК. Затем войдите в меню Model (модель) Constraint (граничные условия) Nodal

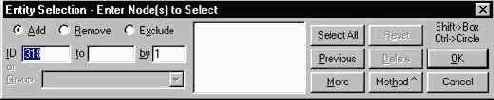

(в узлах). На экране появится окно с запросом номеров узлов, для которых будут задаваться граничные условия:

Введите 1 в поле ID

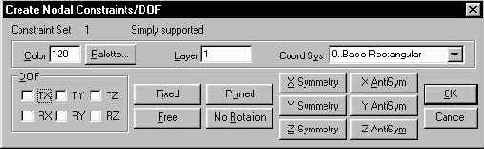

(идентификационный номер первого узла в ряду узлов), затем нажмите ОК. В результате появится диалоговое окно, озаглавленное “Create Nodal Constraints/DOF” (задание узловых граничных условий по степеням свободы):

Чтобы задать граничные условия, моделирующие заделку балки, выберите команду Fixed (жесткое закрепление) и нажмите ОК. В результате соответствующие граничные условия будут заданы в узле с номером 1.

Для выхода из меню нажмите Cancel.


Теперь необходимо задать граничные условия, моделирующие шарнирное опирание пластины по внешнему ее контуру. С этой целью войдите в меню Model (модель) Constraint
(граничные условия) Set (вариант).
В появившемся окне в поле Title
(заголовок) задайте произвольный заголовок для данного варианта граничных условий (например, “constraint”) и нажмите ОК. Затем войдите в меню Model (модель) Constraint (граничные условия) Nodal (в узлах). На экране появится окно с запросом номеров узлов, для которых будут задаваться граничные условия:

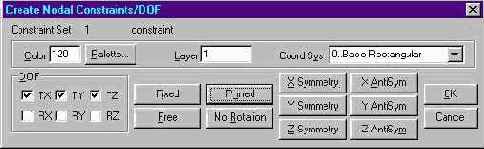

Введите в поле ID номера узлов 144 More, 13 More, 154 More, 198 More, затем нажмите ОК. В результате появится диалоговое окно, озаглавленное “Create Nodal Constraints/DOF” (задание узловых граничных условий по степеням свободы):

Чтобы задать граничные условия, моделирующие шарнирное опирание, выберите команду Pinned
(шарнирное закрепление, разрешены только повороты) и нажмите ОК.
Для выхода из меню нажмите Cancel.


Теперь необходимо задать граничные условия, моделирующие закрепление фермы. С этой целью войдите в меню Model (модель) Constraint (граничные условия) Set (вариант).
В появившемся окне в поле Title
(заголовок) задайте произвольный заголовок для данного варианта граничных условий (например, “constraint_1”) и нажмите ОК. Затем войдите в меню Model (модель) Constraint
(граничные условия) Nodal (в узлах). На экране появится окно с запросом номеров узлов, для которых будут задаваться граничные условия:

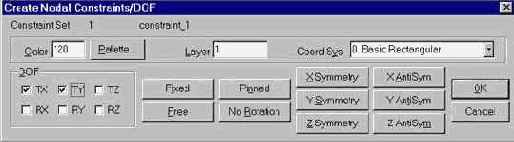

Введите в поле ID номер узла 1, затем нажмите ОК. В результате появится диалоговое окно, озаглавленное “Create Nodal Constraints/DOF” (задание узловых граничных условий по степеням свободы):

Зафиксируйте перемещения TX и TY, нажмите ОК. Введите в поле ID номер узла 4, затем нажмите ОК. Зафиксируйте перемещения TY, нажмите ОК.
Для выхода из меню нажмите Cancel.


Теперь необходимо задать граничные условия, моделирующие заделку. С этой целью войдите в меню Model (модель) Constraint
(граничные условия) Set (вариант).
В появившемся окне в поле Title (заголовок) задайте произвольный заголовок для данного варианта граничных условий (например, “constraint_1”) и нажмите ОК. Затем войдите в меню Model (модель) Constraint (граничные условия) Nodal
(в узлах). На экране появится окно с запросом номеров узлов, для которых будут задаваться граничные условия:
Введите 1 в поле ID
(идентификационный номер первого узла в ряду узлов), нажмите ОК. В результате появится диалоговое окно, озаглавленное “Create Nodal Constraints/DOF” (задание узловых граничных условий по степеням свободы):

Чтобы задать граничные условия, моделирующие заделку балки, выберите команду Fixed (жесткое закрепление) и нажмите ОК. В результате соответствующие граничные условия будут заданы в узле с номером 1.
Для выхода из меню нажмите Cancel.


Теперь необходимо задать граничные условия, моделирующие шарнирное опирание пластины по внешнему контуру. С этой целью войдите в меню Model (модель) Constraint
(граничные условия) Set (вариант).
В появившемся окне в поле Title
(заголовок) задайте произвольный заголовок для данного варианта граничных условий (например, “constraint”) и нажмите ОК. Затем войдите в меню Model (модель) Constraint (граничные условия) Nodal (в узлах). На экране появится окно с запросом номеров узлов, для которых будут задаваться граничные условия:
Используя кнопку Shift, выберите все крайние левые узлы, затем нажмите ОК. В результате появится диалоговое окно, озаглавленное “Create Nodal Constraints/DOF” (задание узловых граничных условий по степеням свободы):
Чтобы задать граничные условия, моделирующие шарнир, выберите команду Pinned
(шарнирное закрепление, разрешены повороты) и нажмите ОК.
Для выхода из меню нажмите Cancel.
