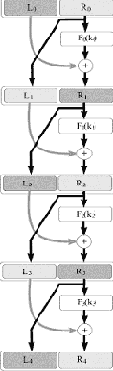

Рис. 4.1. Архитектура сети Файстеля


На изображенной схеме буквами Li и Ri обозначены левая и правая половинки исходных данных на i-м шаге последовательного преобразования. Каждый такой целый шаг называют раундом шифрования. Функция гаммирования обозначена через Fi, поскольку на каждом раунде может быть использована своя собственная функция. Ключ также имеет индекс i, но уже в силу того, что исходный ключ k может быть преобразован некоторым образом (говорят, развернут) в последовательность итерационных ключей либо подключей, то есть ключей, которые используются непосредственно функцией гаммирования.

Как видно из схемы, сначала с помощью функции гаммирования вырабатывают гамма-последовательность, которая зависит от итерационного ключа ki и правой половины данных. После этого левая половинка просто суммируется с полученной гаммой по модулю, например, 2. Затем левая и правая половинки меняются местами. На этом один цикл шифрования заканчивается. Поскольку за один раз обрабатывается только одна половина данных, желательно, чтобы число раундов было кратно двум. В таком случае есть уверенность, что каждая из половинок будет обработана одинаковое число раз. На схеме рис. 4.2 отображена сеть Файстеля с четным числом раундов.
